配电线路的防雷措施

作者：恒电高测发布时间：2020-12-30

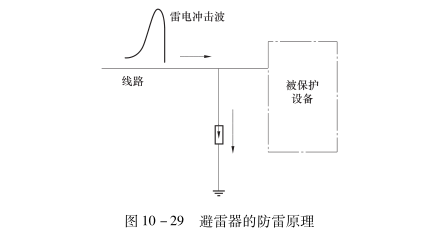

配电架空线路受到雷击时，雷电冲击波就向导线两端流动,这种流动的冲击波又称为进行波。为了保护与线路连接的电气设备不受进行波的冲击，在10kV及以下的配电系统中，主要依靠阀型避雷器作为防雷措施，如图10-29所示。

10kV配电线路是三相三线制中性点不接地的供电方式。因此，发生单相接地时，往往不会造成开关掉闸。所以在防雷保护中，主要是防止相间短路，常采用的措施如下。

(1) 10kV架空线路，大多使用混凝土杆，铁质横担对于雷电冲击波相当于自然接地状态。为了防止雷击引起绝缘子击穿，造成导线相间短路，烧断导线，可采取提高瓷绝缘等级的办法，并定期进行清扫维护，保持其耐压水平，防止和减少绝缘子击穿事故。

(2) 配电线路上的柱上油断路器和负荷开关，由于绝缘水平不高，相间距离较小，应防止受雷击时引起闪络，造成短路。

通常在设备的一侧或两侧装设阀型避雷器进行保护，如图10-30所示。其接地线要与被保护设备的金属外壳相连接，接地电阻值不大于10Ω。
