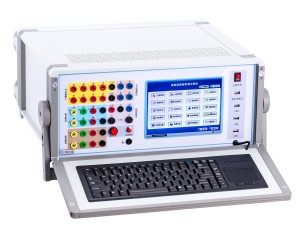

HDJB-1200 六相微机继电保护综合测试仪

24小时服务热线:027-83522820

统一热线服务电话: 400-027-1996

分享到 / SHARE




    1、标准12路电流电压输出,灵活组织


    2、可12路(6路电压、6路电流)同时输出


    3、可6路电流或6路电压单独输出


    4、可3路电流、4路电压输出


    5、内置工控机,8.0″真彩液晶显示,Windows操作系统


    6、双操作模式,可单机操作,可连电脑操作


    7、单机自带优化小键盘


    8、高精度DA,新型高保真线性功放


    9、8路开入,4路开出,方便进行备自投、快切试验


    10、功能强大,可完整测试差动、备自投、快切、同期、谐波、故障回放、功率振荡等




1、嵌入式主机,配备超大规模可编程逻辑器件(CPLD)


    主机采用高速高性能嵌入式微机系统配备CPLD,响应速度快,传输频带宽,对基波可产生每周波500点的高密度拟合正弦波,输出波形光滑,无谐波分量。由于输出点数多,且通过精确的滤波电路,波形的失真度极小,在谐波输出时,即使对9次谐波、450Hz也可以达到每周波55点的高密度。而软件具有非常强的人机对话及在线帮助功能,可对任意试验参量实施控制。


2、单机12路D/A同时输出


    采用16位高精度DAC芯片,确保拟合波形精度高,线性度好。可同时输出12路模拟信号,满足变压器保护、备用电源自投等全方位测试。


3、高精度线性功放,同时输出6相电压及6相电流


    精心设计的电压、电流放大器实现交/直流共享,输出级采用独有的高精度超线性放大技术。精度高,可靠性好,同时输出6相交流电压和6相交流电流,每相交流电压输出高达130V、70VA,交流电流全并输出高达180A。直流电压输出可达300V、130VA。


4、大屏幕LCD,接口完整,主机一体化单机箱结构


    本机采用640×480点阵8.0’’大屏幕高分辨率图形液晶显示屏,操作界面和试验结果是全中文显示,全部操作过程均在显示屏上设定,显示直观清晰。

装置可用自带键盘操作,亦提供外接键盘/鼠标口。还提供2个USB口、2个RS232口,可与外部计算机及其他设备通信。只需交流220V电源,开机即可工作。携带方便,非常适合流动试验及野外工作。


5、辅助直流源(选配)


    本机可选配独立的两组直流电源,一组110VDC/1.0A,另一组220VDC/0.6A,开机自动同时输出,可用作保护供电电源,无需通过软件设置和调整。


6、智能型自我保护


    采用最新设计的散热结构,保证最好的通风状况。并可同时判断过流、过压、过载、短路、温度过高、数据异常等危及装置本身安全的现象,即便是操作错误也不致损坏装置。另外,当危险信号如外部电压通过端子进入测试仪时,装置告警指示灯变红,并自动切断功放。


7、接点丰富、软件功能强大


    本装置具有八路开关量输入(A B C R a b cr)和4路开关量输出。输入接点为空接点和0-250V电位接点兼容方式,可智能识别。装置由面板上的23个按键通过大屏幕液晶显示屏进行操作,所有界面均中文显示。能完成现场大多数试验的检定工作。


    装置立卧式放置均可,可脱机操作,亦可外接PC机操作,测试结果能自动整理、记录成试验报告,以备查阅,亦可使用U盘直接保存且方便传送到外接PC机中编辑、打印等处理。软件升级简单快捷,直接通过U盘升级或外部PC机下传,无需改动任何硬件。


    软件辅助计算功能强大,可自动计算正、负、零序电压电流,一、二次侧有功、无功、功率因数。


    6相电压及6相电流输出可进行备用电源自投切双组试验及变压器三相差动试验,接线非常简便。




交流电流源
单相输出

6*30A

六相并联

180A

最大输出功率

≥250VA/相
输出精度
0.1A~0.5A: ±10mA


0.5A~10A:  ±0.2%


10A~30A :   ±0.5%

分辨力
0.1A~10A:5mA


10A~30A:10mA

单相连续输出时间
在0~5A 范围内,能连续输出


在5A~10A范围内,能连续输出≥45秒


在10A~20A范围内,能连续输出≥15秒


在20A~30A范围内,能连续输出≥5秒

交流电压源 单相输出
6*120V

最大输出功率
≥60VA/相


六相有共用中性点的电源压


各相输出幅度、频率、相位可以独立调节

输出精度
1V~5V:±10mV


5V~120V:±0.2%

分辨力
±0.5A~±1A:5mA


±1A~±5A:10mA

交流电压、电流源角度 单角范围
0°~360°

相角精度
±0.5°

相角分辨力
0.2°

交流电压、电流源频率 频率范围
1~1000Hz

频率精度
1Hz~100Hz:±0.005Hz


100Hz~1000Hz:±0.01Hz

频率分辨力
5mHz


能输出2~20次任意幅度值的谐波

同步性
电压电流同步性≤10μS

开入量
16路独立开关接点输入


兼容空接点与15V~250V有源接点,能够自动识别有源接点的极性

计时精度
在小于1S时≤1mS

开出量
8对可编程开关接点输出

接点容量
250VDC,0.5A


250VDA,0.5A

供电电源 交流输入电压
额定值:220V±10%


基准值:220V±2%

交流供电频率
额定值:50Hz±10%


基准值:50Hz±2%

箱体尺寸与重量 箱体尺寸
470mm*190mm*470mm(W*H*D)

重量
约23kg

使用环境条件 环境温度
-10℃~+40℃

相对湿度
≤90%

大气压强
80~110kPa
