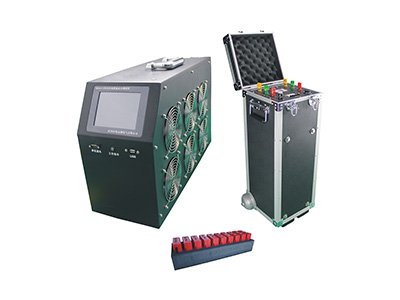

HDGC3960 直流系统综合测试仪

24小时服务热线:027-83522820

统一热线服务电话: 400-027-1996

分享到 / SHARE




      HDGC3960直流充电机特性测试仪,是根据国家关于《直流电源运 行和维护规程》的相关要求而设计出,可实现对不同容量充电机及蓄电池组容量的检测和试验,并能准确可靠测试出变电站直流电源系统的稳 压精度、稳流精度、纹波系数等参数。




一、综合测试功能


      综合测试显示测量直流电流、测量直流电压、测量交流电压和测量纹波电压,并计算出稳压精度、稳流精度、稳压纹波 系数和稳流纹波系数。



二、稳压精度测量功能


      交流输入电压在额定电压±10%范围内变化,负荷电流在0~100%额定值变化时,直流输出电压在调整范围内的 任一数值时其稳压精度。


三、稳流精度测量功能


      交流输入电压在额定电压±10%范围内变化,输出电流在20%~100%额定值的任一数值,充电电压在规定的调整 范围内变化时其稳流精度。


四、纹波精度测量功能


      充电装置输出的直流电压中,脉动量峰值与谷值之差的一半,与直流输出电压平均值之比,计算出稳压纹波系数和稳流 纹波系数。


五、蓄电池放电功能


      数字化控制恒流放电,自动实现实时监测整组蓄电池的电压,蓄电池放电显示测量直流电流、测量直流电压和放电时间 ,并计算出放电容量。



六、自动保护功能


      可通过设定蓄电池组最低保护电压、放电容量、放电时间三种门限报警而实现自动保护。


七、数据分析功能

      可通过PC机软件,对测试进行系统分析。





      1、采用大屏幕液晶屏显示,全汉化界面,人机对话方式操作,使用简便。


      2、全自动测试:仅需依据充电机技术指标设置相关测试参数,装置就可全自动完成 交流电压调整、加载负载电阻、参数测试、自动记录测试值并停止测试等功能。

      3、 可自动在线实时检测、记录整组电池的电压。


      4、具有自动测试保护功能:当在测试过程当中,检测到整组电池异常时,则自动终 止测试,防止对电池造成过放电,完全避免对设备造成冲击;也可根据需要人为终止正在进行的测试过程。


      5、可将数据传入计算机,进行入库管理,可以进行长期历史数据保存和分析。





项目

主机规则
负载电流
适用电压等级
尺寸
重量
主机

48V 150A

0-150A
48V
415*180*310
9Kg

48V 300A

0-300A
48V
570*225*460
15Kg

220V 30A / 110V 30A

0-30A
220V / 110V
260*350*600
13Kg

220V 50A / 110V 50A

0-50A
220V / 110V
500*360*420
15Kg

220V 50A / 110V 80A

110V:0-50A
220V:0-80A
220V / 110V
500*360*420
15Kg

220V 50A / 110V 100A

0-100A
220V / 110V
600*235*460
18Kg
调压器

额定电压

15KVA

输入电压

380+10%

输出电压

300-450V

额定电流

20A

体积

260*350*600(mm)

重量

18kg
精度

电压±0.5%  电流±0.5%

纹波系数

0.01%-10%±0.02%

供电电源

AC220V±10%

工作环境

-20℃+55℃

显示屏

320*240 彩色图案LCD+触摸屏

内存容量

128M位FLASH

通讯接口

USB
