HDJB-902 高精度三相微机继电保护综合测试仪

本设备依据《DL/T 624-2010》标准研发;最新模块化结构,可同时输出三相电流四相电压,电流3×40A/相,电压4×125V/相;可做微机继电保护装置全套试验,精度0.1%,增加波形监视功能。





服务热线:400-027-1996

产品详情

    1、4路电压、3路电流同时输出;

    2、内置高性能工控机,windows操作系统、TFT真彩显示;

    3、单机自带优化小键盘;

    4、新型高保真线性功效;

    5、开关量:8路开入;4对开出;

    6、第二代测试软件;

    7、具有USB接口,可连接PC通讯;

    8、轻松测试备自投、快切、变压器差动、谐波及其它各种保护和自动装置;

    9、完整双操作模式,可连接笔记本操作;


产品特点

1、嵌入式主机,配备超大规模可编程逻辑器件(CPLD)

    主机采用高速高性能嵌入式微机系统配备CPLD,响应速度快,传输频带宽,对基波可产生每周波500点的高密度拟合正弦波,输出波形光滑,无谐波分量。由于输出点数多,且通过精确的滤波电路,波形的失真度极小,在谐波输出时,即使对 9次谐波、450Hz也可以达到每周波55点的高密度。而软件具有非常强的人机对话及在线帮助功能,可对任意试验参量实施控制。

2、单机8路D/A同时输出

    采用16位高精度DAC芯片,确保拟合波形精度高,线性度好。可同时输出8路模拟信号,满足变压器保护、备用电源自投等全方位测试。

3、高精度线性功放,同时输出5相电压及3相电流

    精心设计的电压、电流放大器实现交/直流共享,输出级采用独有的高精度超线性放大技术。精度高,可靠性好,同时输出5相交流电压和3相交流电流,每相交流电压输出高达130V、70VA,交流电流全并输出高达90A。直流电压输出可达300V、130VA。

4、大屏幕LCD,接口完整,主机一体化单机箱结构

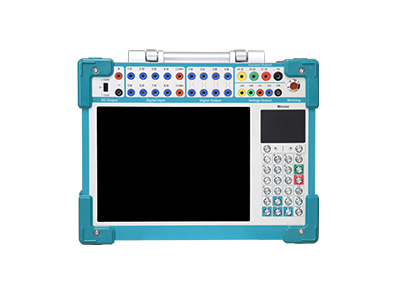

       本机采用640×480点阵8.0’’大屏幕高分辨率图形液晶显示屏,操作界面和试验结果是全中文显示,全部操作过程均在显示屏上设定,显示直观清晰。

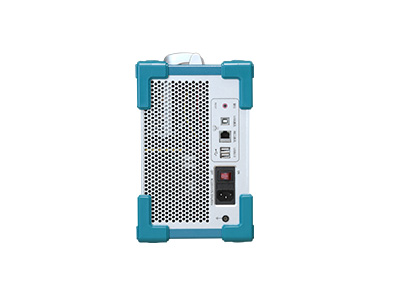

       装置可用自带键盘操作,亦提供外接键盘。还提供2个USB口、2个RS232口,可与外部计算机及其他设备通信。只需交流220V电源,开机即可工作。携带方便,非常适合流动试验及野外工作。

5、辅助直流源(选配)

       本机可选配独立的两组直流电源,一组110VDC/1.0A,另一组220VDC/0.6A,开机自动同时输出,可用作保护供电电源,无需通过软件设置和调整。

6、智能型自我保护

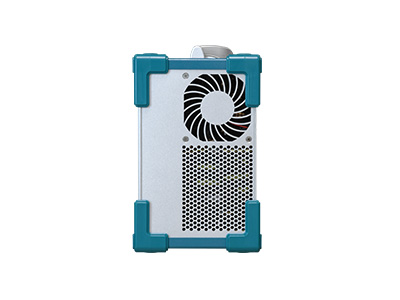

       采用最新设计的散热结构,保证最好的通风状况。并可同时判断过流、过压、过载、短路、温度过高、数据异常等危及装置本身安全的现象,即便是操作错误也不致损坏装置。另外,当危险信号如外部电压通过端子进入测试仪时,装置告警指示灯变红,并自动切断功放。

7、接点丰富,软件功能强大

       本装置具有八路开关量输入(A B C R a b c r)和4路开关量输出。输入接点为空接点和0-250V电位接点兼容方式,可智能识别。装置由面板上的23个按键通过大屏幕液晶显示屏进行操作,所有界面均中文显示。能完成现场大多数试验的检定工作。

       装置立卧式放置均可,可脱机操作,亦可外接PC机操作,测试结果能自动整理、记录成试验报告,以备查阅,亦可使用U盘直接保存且方便传送到外接PC机中编辑、打印等处理。软件升级简单快捷,直接通过U盘升级或外部PC机下传,无需改动任何硬件。

       软件辅助计算功能强大,可自动计算正、负、零序电压电流,一、二次侧有功、无功、功率因数。


产品参数


交流电流源
单相输出


3*40A


三相并联


120A


最大输出功率


≥450VA/相


各相输出电流幅度、频率和相位可以独立调节

输出精度
0.1A~0.5A:±10mA


0.5A~40A:≤±0.5%

分辨力
10mA

连续输出时间
在0~10A范围内,能连续输出,在10A~20A范围内,
连续输出时间≥30秒,在>20A范围内,连续输出时间≥5秒


交流电压源
单相输出


4*120V


最大输出功率


≥60VA/相


四相有共用中性点的电压源;第四路电压可设定为零序电压或任意设置各相输出幅度、
频率、相位可以独立调节


输出精度
1V~5V:±10mV


5V~120V:≤±0.5%


分辨力


10mV

直流电源
单相输出


-10A~+10A


最大输出功率


≥200VA

输出精度
±0.5A~±1A:±20mA


±1A~±10A: ±0.5%


分辨力


10mA

直流电压源
单相输出


-150V~+150V


最大输出功率


≥100VA

输出精度
±1V~±10V:20mV


±10V~±150V:±0.5%


分辨率


10mV

交流电压、
电流源角度
相角范围
0°~360°

相角精度
±0.01Hz

频率分辨力
10mHz


能输出2~20次任意幅值的谐波


同步性


电压电流同步性≤10μs

开入量
8路独立开关接点输入


兼容空接点与15V~250V有源接点,能够自动识别有源接点的极性


计时精度:在小于1S时≤1ms

开出量
4对可编程开关空接点输出

接点电容
250VDC,0.5A


250VAC,0.5A

供电电源 交流输出电压
额定值:220V±10%


基准值:50Hz±2%

交流供电电压
额定值:50Hz±10%


基准值:50Hz±2%

箱体尺寸与重量 箱体尺寸
360mm*190mm*420mm(W*H*D)

重量
约17kg

使用环境条件
环境温度


-10℃~+45℃


相对湿度


≤90%


大气压强


90~110kPa
