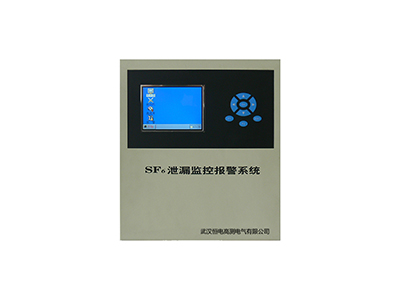

HDXJ-L4 SF6气体环境在线监控报警系统

主页 > 产品中心 >

HDXJ-L4 SF6气体环境在线监控报警系统

本系统可广泛应用于各种电压等级的SF6配电室、SF6开关室 、组合电器室(GIS室)、SF6主变室等。

在线沟通
产品详情

       近年来,随着我国电力工业迅速发展和技术装备水平的提高。SF6电气设 备已大量投运,若设备泄漏,由于SF6气体分子量比空气分子量大,因此SF6气体沉于空气的下方,导致在设备下部空 间大量积累SF6气体而引起缺氧窒息事故的发生。



       HDXJ-L4 SF6气体环境在线监控报警系统是根据当前电力系统强调 安全生产的形势,为在安装有SF6设备的配电装置室的工作人员提供人身健康安全保护而设计、开发的智能型在线监测系统。



       它主要检测环境空气中SF6气体含量和氧气含量,当环境中 SF6气体含量超标或缺氧,能实时进行报警,同时自动开启通风机进行通风,并具有温湿度检测、工作状态语音提示、远传报警、 GSM短信息发送报警信息、历史数据查询等诸多丰富功能。



       它的微量SF6气体检测技术,能检测到1000ppm浓度的SF6气体 ,不仅可以达到人身安全的目的,而且还能设备正常运行:进口高稳定的氧传感器,可以为现场工作人员提供更多一层保护。



       本系统可广泛应用于各种电压等级的SF6配电室、SF6开关室 、组合电器室(GIS室)、SF6主变室等。

产品功能






       1、多重检测功能:主要针对SF6气体泄漏和缺氧状况进行检测,并兼有 温度、湿度等环境数据的辅助检测功能,完全符合《电业安全工作规程》要求。



       2、先进的气体传感器:低浓度SF6气体检测技术,报警误差〈5%,氧气 报警误差〈0.5%。



       3、早期现场报警技术:微量监测技术能发出早期现场警报,并指示气体泄漏位置, 及时通知危险地点内人员疏散,寻找及消除泄漏源,保护运行设备。



       4、现场总线设计:一根电缆连接所有变送器及主机,可分立可组合,具有很高的现 场适应性。



       5、多点组网检测:至多128点同时检测,满足现场环境需要,提高检测性。



       6、遥测遥信能力:数据可传送到远方控制中心,控制中心也可直接远程查询、控制 监控系统。



       7、短信提醒功能:报警信息可通过短信息发送到预先设置的多个手机号码



       8、高寿命型设计:充分利用单片机的工作灵活性,传感器采取间歇式工作测量,大大 提高了传感器的工作稳定性和使用寿命。



       9、历史数据记录和查询:大容量数据存储器,可直接在监控主机上进行快捷查询。



       10、自动语音提示、报警:自动语音提示实时检测结果,加强现场工作人员的直观感觉。

产品参数






主机尺寸 280*327*76
SF6浓度检测范围 0~1500ppm
SF6气体检测灵敏度  ±1500ppm
氧气浓度检测范围 0~25%
氧气测量精度:<0.5%(0.4%,O2在21%)
缺氧报警阀值 18.0%(可调)
温度显示范围 -20~99℃
湿度显示范围 0~99%RH
检测点 标准配置12点(可扩展到32点)
数据记录功能 报警事件自动记录,海量存储,自动更新
报警输出 继电器空接点输出,可与RTU相连,同时支持RS485报警输出
支持RTU远程启动风机功能
支持红外人体检测,自动启动风机或语音提示

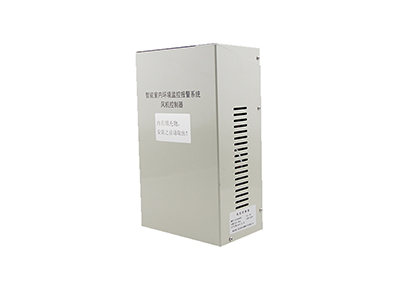

风机控制器 开关型:直接控制风机电源
脉冲型:与风机控制开关相连。可根据现场情况选配
风机启动支持多种模式 定时启动、报警启动、有人时自动启动、远程启动、手动启动等
主机多种形式 壁挂式、3U 19英寸标准机箱;仿Windows界面,用户界面友好
通过RS485支持数据远传输 门口安装大型LED显示屏,远处立即看到测量参数和系统运行情况
