HDGC3832 直流系统接地故障分析仪

主页 > 产品中心 >

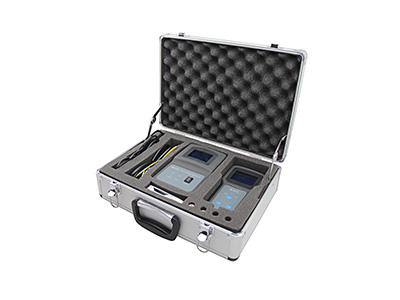

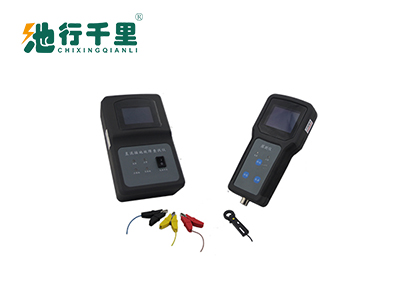

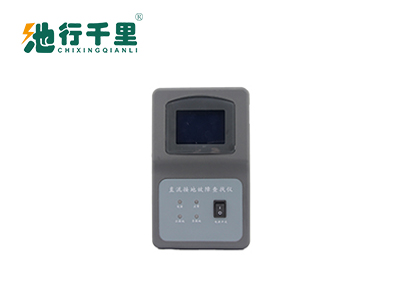

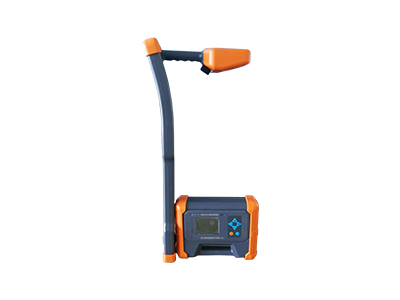

HDGC3832 直流系统接地故障分析仪

直流系统接地故障测试仪配备了高精度的检测钳表,通过对多种信号的高效处理大大提高了检测范围与抗干扰能力。

在线沟通
产品详情

      1、系统对地电压测量功能,仪器可测量系统正对地电压,负对地电压,系统电压,可实现0—300V的电压监测范围;

      2、系统绝缘阻抗测量功能,仪器可测量系统正对地绝缘阻抗,负对地绝缘阻抗,可实现0—999KΩ的测量;

      3、支路绝缘阻抗测量功能,仪器测量每条支路的正负对地绝缘阻抗大小;

      4、支路接地故障点定位功能,仪器可实现接地故障支路接地故障点的定位功能;

      5、电流检测功能,该功能可检测被测回路的漏电流情况,与系统分析仪配合使用可 以在不发信号的情况下对支路接地阻抗进行分析;


      6、方向显示功能,对于测试出有接地指示的支路,仪器将会有方向指示箭头提示用 户接地点与所查找接地点之间的相对方向,提高查找效率;


      7、绝缘指数分析功能,在使用接地功能检测时,检测完一条支路后,探测仪会显示 该条支路的绝缘指数情况,供用户参考分析;

      8、波形曲线显示功能,在使用探测仪对被测支路绝缘状况进行检测时,显示屏会以 波形曲线形式显示被测支路电流变化情况,方便使用者快速准确的实现故障点的查找。



产品特点






一、高可行性的设计

      装置用进口16位微控制器做主系统,硬件设计严格遵照电力及电磁兼容相关标准进行,内部采用多处冗余方式装置 与被测设备的可行性。


二、选材



      装置采用高精度直流钳表做为信号采集单元,电压采样采用高精度的进口模数转换芯片,电压与阻抗的测量准确;



三、人性化的人机交互界面



      “分析仪”与“探测仪”均采用液晶显示屏供用户查看信息;操作简单快捷,在实现对不同支路 的检测时,只需要按一次启动键即可完成;测试结果显示直观明了,测试结果可通过多种显示形式呈现给用户,包括接地与否,波形曲线,绝 缘等级,绝缘阻抗,漏电流大小,方向信息等。


四、智能化的检测识别系统



      “分析仪”可以自动识别系统电压等级;



      “分析仪”在系统绝缘阻抗发生变化后可以快速显示绝缘阻抗信息;



      “探测仪”与“分析仪”信息同步一次之后,不受检测距离的影响;



      “探测仪”在进行检测时,钳表即可钳单根电源线,也可钳多根电源线,提高检测效率;



      “探测仪”检测完成之后,如被测支路有绝缘故障,会判断出故障点相对测试点的方向信息。



五、完备的测试功能与处理故障能力



      “分析仪”与“探测仪”之间内置了无线数传模块进行通信,测试功能与显示信息完备,可以处 理直流系统中的各类绝缘故障情况。



产品参数




使用环境
环境温度
-30℃~+50℃
相对湿度
≤95%
分析仪技术指标
适用直流系统电压等级
48V,110V,220V或按客户要求定制
系统电压测量范围
0~280V
对地电压测量范围
0~280V
系统对地阻抗测量范围
0~999kΩ
检测信号功率
≤0.02w
抗直流系统分布电容干扰
1000uF
无线通讯信号功能
≤10dbm
探测器技术指标
对地漏电流检测分辨率
0.1mA
抗直流系统分布电容干扰
100uF
直流绝缘阻抗测量范围
系统电压等级为220V:0~600kΩ
系统电压等级为110V:0~300kΩ
系统电压等级为48V:0~60kΩ
系统电压等级为24V:0~30kΩ
绝缘阻抗测量分辨率
0.1KΩ
绝缘指数大小显示范围
0-99,值越大,表示绝缘情况越差
方向显示方式
向上或向下(向上表示故障点所处位置与钳表标示方向一致
向下表示故障点所处位置与钳表标示方向相反)
外形
总质量
2.2kg
外形尺寸(包装箱)
420*320*150(mm)
