HDGC3985 智能蓄电池充放电一体机

主页 > 产品中心 >

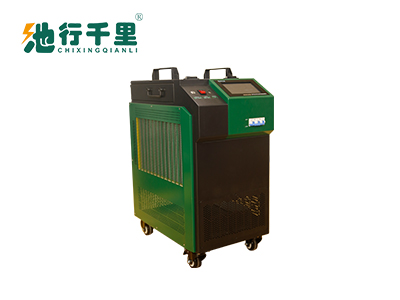

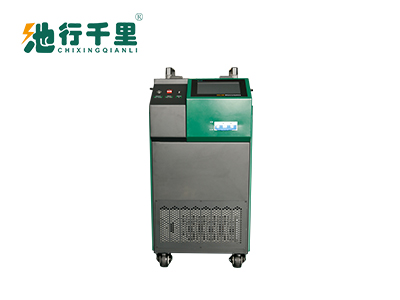

HDGC3985 智能蓄电池充放电一体机

智能蓄电池充放电一体机集充电、放电、活化一体,一机多用。减少 企业成本,降低维护人员的劳动强度,为蓄电池和UPS电源维护提供全面的检测手段。

在线沟通
产品详情

       HDGC3985智能蓄电池充放电一体机集蓄电池恒流放电、智能充电、活化于一体。一机多用,减少企业成本,降低维护人员劳动强度,用于定期的电池组检测及落后电池再生活化,为电池和UPS电源维护提供科学的检测手段。用于电信、基站、电力等部门。根据需要进行深度放电,然后充电,使电池组随时保持满足状态并延长电池寿命,是蓄电池维护工作的好助手。





具备多种工作模式:恒流放电、恒功率放电,恒流充电、恒压限流充电、涓流浮充等。



选用7寸高清触摸屏:分辨率1024×800,高清显示,触控板采用军工级多层复合薄膜电阻式触摸板,超强的抗干扰能力,特别适用于电站、蓄电池机房及高频充电机产生的电磁干扰和瞬变脉冲干扰。背光式中文显示面板,在任何环境下,均可清晰正常显示数据。



多项安全保护功能:过流保护、短路保护、温度过高、极性反接等保护功能。



具备多项告警功能:使用过程中出现异常问题,如电压过高、欠压、电流超出测量范围、风扇故障等能实时发出警告并停止放电,不损坏仪表和相关检测设备。



操作智能化设计:配备快速对接插孔,连接简单,测试全程自动记录、智能分析,无需人工干预。



具有并机使用功能:能多台并机使用,满足300A以上的放电电流需求。



具有快速核容分析功能:可通过3-5分钟的快速放电预估蓄电池的剩余容量。



采用高分子聚合物正温度系数电阻:功耗小,抗浪涌能力强,避免红热现象安全系数高,具有过流自保护功能。



充电采用高频波宽调制(PWM)技术:滤波、整流、逆变、功率效率转换集成一体,采用内置电磁干扰(EMI)突波保护电路,微处理器控制技术。



主控板采用进口意法半导体公司(STMicroelectronics)的高性能ARM为CPU:性能稳定、频率高、功能强大,放电过程采用双CPU冗余设计,主副CPU协同工作,主CPU负责指令的运算与处理,副CPU负责报警监测与过程控制,当出现应急状况时主副CPU会同时锁定输出,当主副CPU其中一个出现指令运算异常时,另一个可以继续关闭输出,最大程度地保护测试的安全可靠性。



充放电参数预设功能:内置多种常用的充放电模板,满足不同类型电池的参数设置,模板数据掉电可保存,上电即可直接开始测试,无需频繁设置参数,让测试操作简单高效。



配备专业的分析软件:能同时显示电压、电流曲线、单体电池柱状图数据表格等,可自动生成EXCEL/WORD文档格式、并可打印、生成测试数据报告。





具有强大的存储功能:内置16G存储空间,可存储多达1000组充/放电数据,支持历史放电数据进行查看、分析、删除等管理动作,外置16G数据读卡器,可通过USB接口,将放电过程的数据进行拷贝,导入电脑中,透过上位机管理软件对电池放电的过程进行分析、可生成相应的数据报表。使数据的转存更加方便。





放电可设定多个终止条件:放电容量到、放电时长到、单低电压低、整组电压低,其中任意一个测试条件达到后会自动停止放电,以及过电压、过电流、过温、数据存储异常、电压测试端子反接等多种测试故障报警显示。





充电可设定多个终止条件:充电容量到、充电时间到、单体电压高限、整组电压高限、其中任意一个测试条件达到后会自动停止充电,以及过电压、过电流、过温、数据存储异常、电压测试端子反接等多种测试故障报警显示。





具备活化修复功能:可以通过活化功能激活负极硫化的活性物质,减少容量的衰降提高电池寿命。





自带校准功能:仪器带有电压电流校准修正功能,可对测量值进行校准修正,保证测量精度。该功能尤其适用于对仪器读数与现场仪表有一致性要求时使用。





具备曲线查看功能:通过数据管理界面的历史数据曲线功能,可将内置的数据文件以图表和波形图的形式进行回看查询。





产品参数



HDGC3985
产品型号 48V系统 110V系统 220V系统 380V系统 480V系统
放电电压范围 32~60V 80~132V 176~270V 300~460V 380~580V
充电电压范围 42~60V 95~150V 190~300V 300~480V 450~600V
放电电流 0~300A 0~200A 0~100A 0~50A 0~40A
充电电流 1~100A 1~50A 1~50A 1~50A 1~50A
    仪器功能特性
显示功能 7寸LCD液晶触摸屏,分辨率1024×800
电压测量精度 ±0.5%FS+0.1V
电流测量精度 ±1%FS+0.1A最大量程100A
放电电流显示精度 0.1A
数据保存容量 内置:16Gbit FLASH;外置16G储存
数据通讯 RS485*3;USB*1
工作模式 活化、恒流、恒压、浮充三阶段模式
    保护性能(液晶显示提醒+蜂鸣器告警)
主机保护功能 过温、过流、电流失控触发停机保护
反接保护功能 极性接反声光告警提示
异常保护 电源线掉电、主电缆掉电
过温保护 内置温度传感探头,温度超过75℃,设备自动停止放电
急停保护 外置空开断路器,用于紧急停机保护
    工作环境
散热方式 强制风冷
温度 工作温度范围:-5~50℃贮藏温度:-40~70℃
湿度 相对湿度:0~90%(40±2℃)
海拔 额定海拔≤4000米
    工作电源
电压 供电电压:单相三线制:220V AC (-20%~+30%),频率:45~~65Hz;
充电输入:三相交流:3800V AC (-20%~+30%)
耐压测试 输入―机壳:2200Vdc 1min
输入一输出:2200Vdc 1min
输出―机壳:700Vdc 1min
安全性 满足EN610950
    仪器尺寸
主机尺寸(mm) 461*225*390 610*390*675 500*215*500 610*390*675 610*390*675
设备重量 17.5KG 61KG 25KG 61KG 61KG
电缆接线 电缆快接插头(红正黑负),尺寸:电流mm²*3米,正负各1根

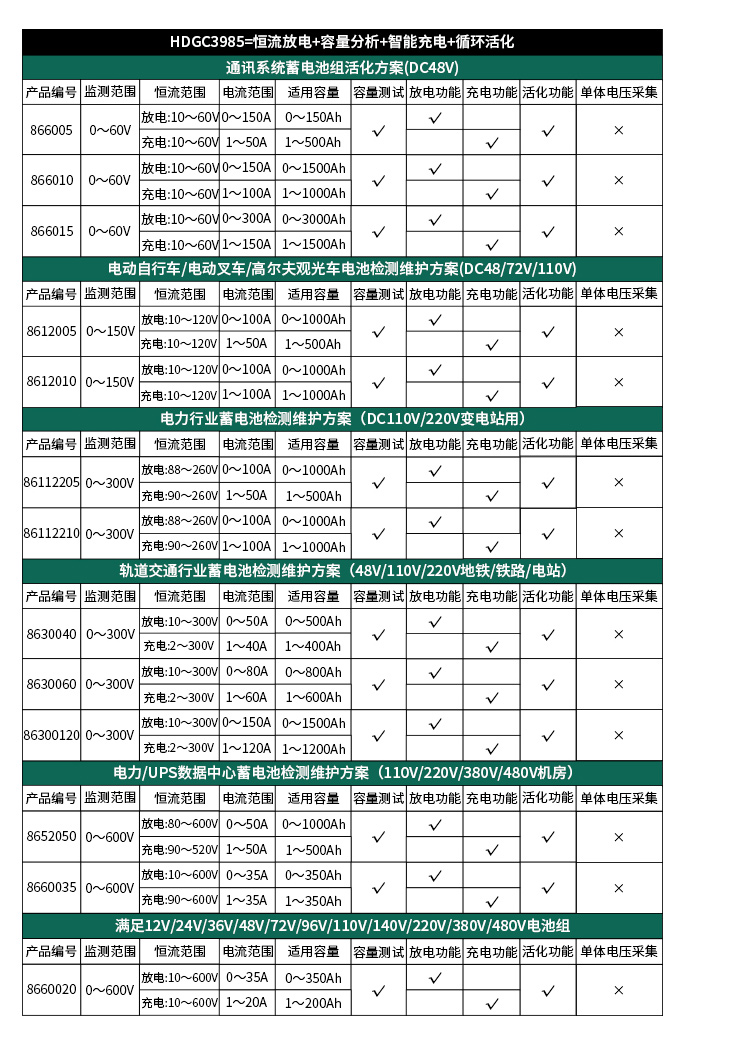

产品选型



HDGC3985=恒流放电+容量分析测试+智能充电+循环活化
产品规格 充电电流范围 放电电流范围 适用电压范围
48V 50A 1~50A 0~100A 充电:2~60V

放电:10~60V

满足DC 48V电池组

48V 100A 1~100A 0~150A
48V 150A 1~150A 0~200A
48V 300A 1~300A 0~300A
110V 20A 1~20A 0~30A 充电:90~150V

放电:88~132V

满足DC 110V电池组

110V 50A 1~50A 0~50A
110V 100A 1~100A 0~100A
110V 150A 1~150A 0~150A
220V 20A 1~20A 0~30A 充电:190~300V

放电:170~270V

满足DC 220V电池组

220V 50A 1~50A 0~100A
220V 100A 1~100A 0~100A
380V 10A 1~10A 0~30A 充电:300~520V

放电:300~456V

满足DC 380V电池组

380V 20A 1~20A 0~30A
380V 50A 1~50A 0~50A
480V 10A 1~10A 0~30A 充电:450~600V

放电:380~576V

满足DC 480V电池组

480V 20A 1~20A 0~30A
480V 40A 1~50A 0~40A
更多规格请直接致电400-027-1996
