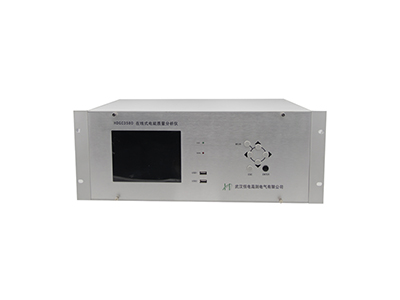

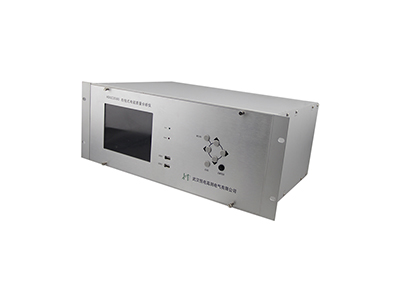

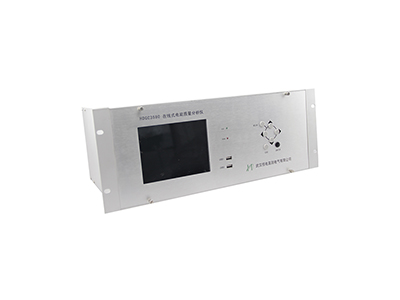

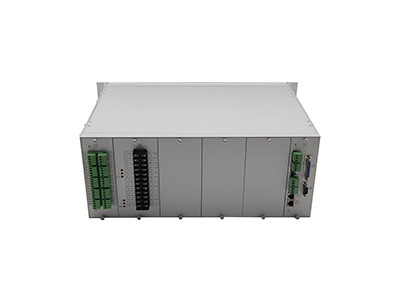

HDGC3580 电能质量在线监测装置

主页 > 产品中心 >

HDGC3580 电能质量在线监测装置

可监测基波、谐波有效值,谐波的含有 率、总畸变率,相移功率因数,基波功率、电压偏差,相电压不平衡度、正序、负序、零序,电网频率,波动与闪变,骤升、骤降、短时中断 ,谐波功能

在线沟通
产品详情



       HDGC3580电能质量在线监测装置可监测基波、谐波有效值,谐波的含有 率、总畸变率,相移功率因数,基波功率、电压偏差,相电压不平衡度、正序、负序、零序,电网频率,波动与闪变,骤升、骤降、短时中断 ,谐波功能测量,能质量超标波形记录等。





产品特点




       1、大液晶显示。



       2、电能质量监测仪(集中式)采用工控板+ 采集板。



       3、多DSP设计可实现多通道测量。



       4、单台仪器至大可扩充到8组相电压,8组三相电流。





产品功能




       1、电流真有效值、基波有效值、2~63次谐波有效值。



       2、电压2~63次谐波的含有率、总畸变率。



       3、功率因数、相移功率因数。



       4、基波视在功率、基波有功功率、基波无功功率。



       5、电压偏差。



       6、三相电压不平衡度、正序、负序、零序。



       7、电网频率。



       8、电压波动与闪变值(长期闪变值(Plt)、短期闪变值(Pst))。



       9、电压骤升、骤降、短时中断。



       10、间谐波功能测量。



       11、电能质量超标波形记录。







产品参数




频率测量范围

48~52Hz,中心频率50Hz
频率测量条件

信号基波分量不小于80%F.S.
频率测量误差

0.01Hz
测量范围 额定交流电压

10V~450V(可根据要求定制)
额定交流电流

AC 200mA~5A或AC 50mA~1A (可根据要求定制)
基波电压允许误差

≤0.2%F.S.
基波电流允许误差

≤0.5%F.S.
输入电流量程

10Arms,5Arms
三相电压不平衡

≤0.2%
电压谐波总畸变率

≤0.2%
基波电压(电流)之间相位差的测量误差

≤0.5°
同次谐波电压和谐波电流相位差测量误差

≤0.5°
谐波测量精度

符合GB/T14543-93规定A级测量精度
单通道采样率

12.8K
通讯接口

RJ45,GPRS,RS485,RS232
