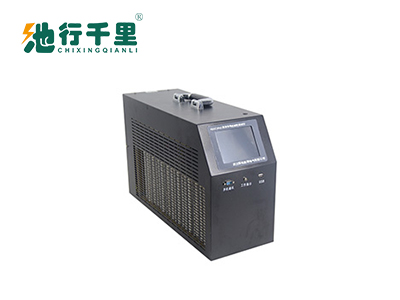

HDGC3961 直流充电机特性测试仪

主页 > 产品中心 >

HDGC3961 直流充电机特性测试仪

可实现对不同容量充电机及蓄电池组容量的检测和试验,并能准确可靠测试出变电站直流电源系统的稳 压精度、稳流精度、纹波系数等参数。

在线沟通
产品详情

      HDGC3961直流充电机特性测试仪,是根据国家关于《直流电源运 行和维护规程》的相关要求而设计出,可实现对不同容量充电机及蓄电池组容量的检测和试验,并能准确可行测试出变电站直流电源系统的稳 压精度、稳流精度、纹波系数等参数。

产品功能




一、综合测试功能



      综合测试显示测量直流电流、测量直流电压、测量交流电压和测量纹波电压,并计算出稳压精度、稳流精度、稳压纹波 系数和稳流纹波系数。



二、稳压精度测量功能



      交流输入电压在额定电压±10%范围内变化,负荷电流在0~100%额定值变化时,直流输出电压在调整范围内的 任一数值时其稳压精度。



三、稳流精度测量功能



      交流输入电压在额定电压±10%范围内变化,输出电流在20%~100%额定值的任一数值,充电电压在规定的调整 范围内变化时其稳流精度。





四、纹波精度测量功能



      充电装置输出的直流电压中,脉动量峰值与谷值之差的一半,与直流输出电压平均值之比,计算出稳压纹波系数和稳流 纹波系数。



五、蓄电池放电功能



      数字化控制恒流放电,自动实现实时监测整组蓄电池的电压,蓄电池放电显示测量直流电流、测量直流电压和放电时间 ,并计算出放电容量。



六、自动保护功能



      可通过设定蓄电池组至低保护电压、放电容量、放电时间三种门限报警而实现自动保护。



七、数据分析功能



      可通过PC机软件,对测试进行系统分析。





产品特点




      1、采用大屏幕液晶屏显示,全汉化界面,人机对话方式操作,使用简便。

      2、全自动测试:仅需依据充电机技术指标设置相关测试参数,装置就可全自动完成 交流电压调整、加载负载电阻、参数测试、自动记录测试值并停止测试等功能。

      3、 可自动在线实时检测、记录整组电池的电压。

      4、具有自动测试保护功能:当在测试过程当中,检测到整组电池异常时,则自动终 止测试,防止对电池造成过放电,避免对设备造成冲击;也可根据需要人为终止正在进行的测试过程。

      5、可将数据传入计算机,进行入库管理,可以进行长期历史数据保存和分析。

产品参数




项目 主机规格 负载电流 适用电压等级 尺寸 重量
主机 48V 150A 0-150A 48V 415*180*310 9Kg
48V 300A 0-300A 48V 570*225*460 15Kg
220V 30A/110V30A 0-30A 220V/110V 260*350*600 13Kg
220V 50A/110V50A 0-50A 220V/110V 500*360*420 15Kg
220V 50A/110V80A 110V:0-50A
220V:0-80A
220V/110V 500*360*420 15Kg
220V 100A/110V100A 0-100A 220V/110V 600*235*460 18Kg
调压器 额定功率 15KVA
输入电压 380+10%
输出电压 300~450V
额定电流 20A
体积 260*350*600(mm)
重量 18Kg
精度 电压:±0.5%  电流:±0.5%
纹波系数 0.01%-10%±0.02%
供电电源 AC220V±10%
工作环境 -20℃+55℃
显示屏 320*240彩色图形LCD+触摸屏
内存容量 128M位FLASH
通讯接口 USB
