HDJD-501 SF6密度继电器校验仪

主页 > 产品中心 >

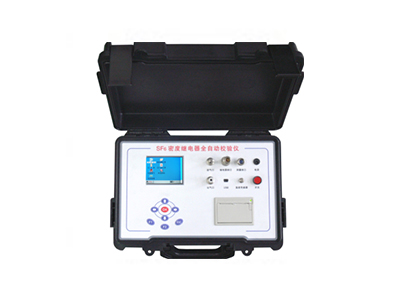

HDJD-501 SF6密度继电器校验仪

本仪器采用高精度压力传感器及高速率A/D转换器,结合32位高性能微处理器能对各种SF6密度继电器进行性能校验,能准确测量信号动作时当前温度下的压力值,自动完成任意环境温度对20℃时的标准压力换算,并且可即时打印、存储测试数据以备查阅,同时自动识别测试过程中的故障。

在线沟通
产品详情



       本仪器是一种智能化的SF6密度继电器校验仪器。本仪器采用高精度压力传感器及高速率A/D转换器,结合32位高性能微处理器能对各种SF6密度继电器进行性能校验,能准确测量信号动作时当前温度下的压力值,自动完成任意环境温度对20℃时的标准压力换算,并且可即时打印、存储测试数据以备查阅,同时自动识别测试过程中的故障。本产品携带方便,操作简单,测试精度高、稳定性强、可靠性好,体现了仪器“智能型”的特点。

       SF6开关是电力系统广泛使用的高压电器,SF6开关的可靠运行已成为供用电部门最关心的问题之一。SF6气体密度继电器是用来监测运行中SF6开关本体中SF6气体密度变化的重要元件,其性能的好坏直接影响到SF6开关的运行安全。现场运行的SF6气体密度继电器因不常动作,经过一段时期后常出现动作不灵活、触点接触不良等现象,有的还会出现密度继电器温度补偿性能变差,当环境温度突变时常导致SF6密度继电器误动作。因此DL/T596-1996《电力设备预防性试验规程》规定:各SF6开关使用单位应定期对SF6气体密度继电器进行校验。从实际运行情况看,对现场运行中的SF6密度继电器、压力表进行定期校验也是非常必要的。



产品功能








  1. 本产品采用32位微处理器和TI公司的高速信号处理芯片进行检测与控制,集成程度高。机电一体化设计,精度高,重复性好,可靠性高。
  2. 配置了大屏幕中文液晶屏和旋转鼠标(一键飞梭)人机接口,操作简单、界面美观,所有参数及状态一目了然。
  3. 自动完成压力测量和20℃值转换,从而完成了压力、温度间的动态自动补偿。并显示被测环境温度下的压力、20℃时环境温度下的压力、环境温度。彻底解决了SF6气体密度继电器现场校验难的问题。
  4. 所有测试过程由仪器自动完成,不用人工干预,避免了繁琐的人工气路调节操作。
  5. 汉字报表式打印测试结果,并对试验结果进行智能分析。
  6. 能同时存储50组试验结果,并具有掉电数据保护功能,可随时查询和打印以前的试验结果。
  7. 校验过程中无需恒温室,可以在任意有效温度范围内对SF6气体密度继电器、压力表进行校验。
  8. 配有多种型号过渡接头,大多数型号开关的密度继电器不用拆卸即可进行现场校验。
  9. 校验过程中耗气量极少,不浪费SF6气体,测试成本低,对环境无污染。
  10. 具有在线修改系统时钟的功能。
  11. 具有在线修改系统压力功能,可以现场修正。
  12. 核心元器件采用进口元件,性能可靠。
  13. 能同时测试一组报警信号、二组闭锁信号。
  14. 本产品为便携式工具,使用方便可靠,是SF6密度继电器校验的最佳选择。
  15. 内置大容量可充电锂电池,仪器可连续工作8小时,充电时间小于4小时。



产品参数






  1. 工作电压:AC220V、50Hz;6V4000mAH
  2. 仪器功率:50W
  3. 仪器精度:2级
  4. 压力显示分辨率:001MPa
  5. 压力校验范围:0~1MPa
  6. 环境温度显示分辨率:1°C
  7. 环境温度测量范围:-20℃~80℃
  8. 工作湿度:£90%RH
  9. 校验对象:单报警、单闭锁、单报警单闭锁、单报警双闭锁
  10. 显示方式:320×240图形点阵单色液晶屏
  11. 操作方式:旋转鼠标(一键飞梭)输入
  12. 打印机型:高速微型打印机
  13. 打印方式:汉字报表式打印
  14. 存储容量:可同时存储50组试验结果
  15. 外形尺寸:主机 365×300×220(mm3)

             附件箱400×370×200(mm3)

  1. SF6气体密度显示方式:被测环境下的压力、20℃时的等效压力。
  2. 仪器重量:8kg
