HDJD-500 SF6密度继电器校验装置

主页 > 产品中心 >

HDJD-500 SF6密度继电器校验装置

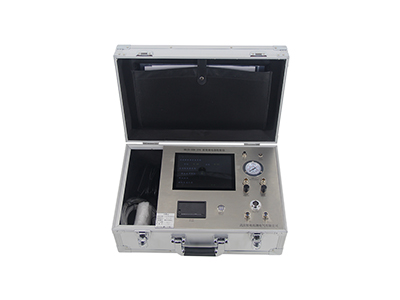

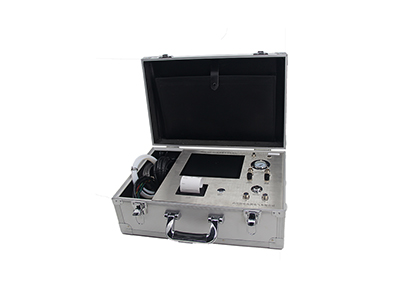

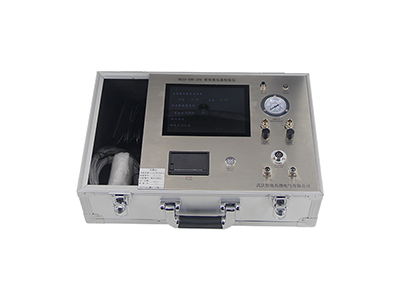

HDJD-500型SF6无排放环保型密度继电器校验仪,是一种智能化全自动的 SF6密度继电器校验仪器。

在线沟通
产品详情

        HDJD-500型SF6无排放环保型密度继电器校验仪,是一种智能化全自动的 SF6密度继电器校验仪器。该仪器采用单周期指令微机技术,运行速度是普通单片机的10倍,能对指针式接点输出及智能式电流输出的SF6密度继电器进行现场校验,采用中断方式对密度继电器的动作进行实时捕获,因此该仪器测量更准确及时。本仪器是一种可在任意环境温度下对 SF6气体的压力进行标准换算的便携式校验仪器,它也可以对SF6密度表、压力表进行校验。



        在封闭容器中,一定温度下的SF6气体压力可代表SF6气体的 密度。习惯上把20℃时SF6气体压力作为标准值。在现场校验时,在不同的环境温度下,测量的压力值都要换算成其对应20℃时的 压力值,用以判断SF6密度继电器的性能。





产品功能





        1、继电器校验仪采用模数混合型单周期高速单片机为核心,其资源丰富功能强大, 数据处理能力强,因其将A/D、D/A、基准电压、模拟放大集成在单片机内部,所以外围电路简单、稳定性好、准确性高。



        2、仪器能对指针式和电子式密度继电器进行全自动校验。



        3、密度继电器1 ~ 3 组接点的初始状态为任意形式(常开或常闭),可同时测量 1 ~ 3 组接点的响应值和恢复值,因而本仪器能适应所有的新、老形式的密度继电器的全自动校验。



        4、仪器采用320*240大屏幕彩色液晶显示,汉字操作界面,使用简单方便。



        5、同时提供触摸屏按键和薄膜按键两种模式,使用户操作更加便捷。



        6、测量时仪器同时显示当前压力、对应20℃时的压力、环境温度,解决了SF6密度继电器现场校验的难题。



        7、测试过程为自动测量,避免了由于人为因素而产生的误差。



        8、仪器可存储100组测量数据并保存不丢失,使每一次测量都有追溯性。



        9、仪器可通过RS-232接口将测试数据上传PC机,自动生成专用测试数据表格;也可以 通过仪器自带的微型打印机打印现场测试数据和历史存储数据 。



        10、仪器可以在任意环境温度下对常温压力表和密度表进行校验。



        11、仪器管路全部采用进口快速接头,连接方便而且漏气率小。



        12、仪器内部具有时钟功能,可随时对时钟进行修正。



        13、仪器具有自校功能。仪器长时间使用后可对仪器进行校验修正,以保仪器的校验精度。



        14、仪器采用高精度压力传感器和磁流体技术产品。



        15、仪器配有多种开关过渡接头,多数开关可以实现不用拆卸进行校验。



产品参数




测量精度 优于0.2
压力显示分辨率 0.001MPa
压力测量范围  0~1.000MPa
温度测量范围  -20~100℃
温度测量误差 ≤±1.0℃
工作原理 采用气缸法自动加压,无需外接气源
SF6气体排放量 全部校验过程SF6气体零排放
显示方式 工业级真彩液晶屏,同屏显示实测值及标准温度下的压力值
操作方式 触摸屏和实体按键两用
数据存储  至多可以保存100组测量数据
数据打印 自带微型打印机,打印测试数据
PC通讯方式  RS232串口通讯(USB可选)
工作电源  交直流两用 AC:220V±10%  50Hz(内置大容量锂电池组 12V 20Ah)
整机功耗 <50W
仪器重量  主机15.0Kg
主机外形尺寸 长500mm*宽290mm*高180mm
附件箱外形尺寸 长500mm*宽80mm*高180mm
