HDZR-5A 变压器直流电阻测试仪

主页 > 产品中心 >

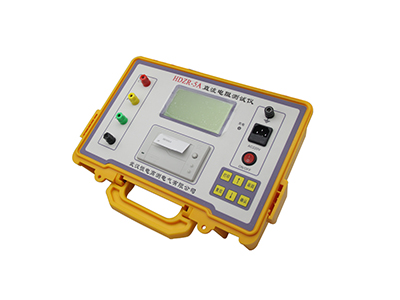

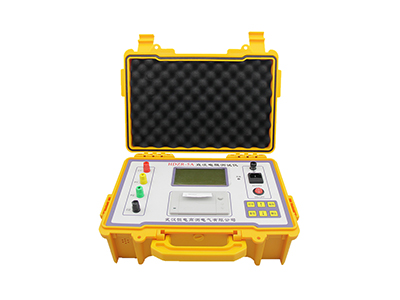

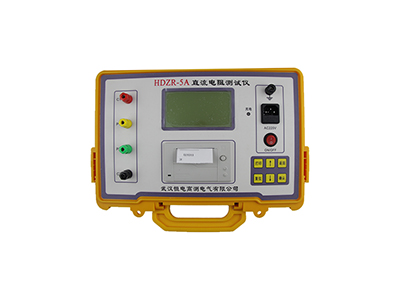

HDZR-5A 变压器直流电阻测试仪

本仪器适用于各类电力变压器、互感器绕组等感性、低阻值电阻的测量与分析。

在线沟通
产品详情



       变压器绕组的直流电阻测试是变压器在交接、大修和改变分接开关后,不可少的试验项目。在通常情况下,用传统的方法(电桥法和压降法)测量变压器绕组以及大功率电感设备的直流电阻是一项费时费工的工作。为了改变这种状况,缩短测量时间以及减轻测试人员的工作负担,本公司开发了直流电阻快速测试仪。它具有测量迅速、体积小巧、使用方便、测量精度高等特点。是测量变压器绕组以及大功率电感设备直流电阻的理想设备。









产品特点






    HDZR型直流电阻快速测试仪采用典型的四线制测量法。以期提高测量电阻(尤其是低阻)的准确度。程控恒流源、程控前置放大器、A/D转换器构成了测量电路的主体。控制单元通过控制恒流源给外部待测负载施加一个恒定、高精度的电流,然后,将所获得的数据(包括测试电压、当前的测试电流等)进行处理,得到实际电阻值。



    本仪器可存储255试验数据,并且可打印存储的所有试验数据。仪器复位、掉电时所存储的数据均不丢失。









产品参数






测量范围 0~2000Ω(共六档)
测试电流 5A(20mΩ~2Ω);0.5A(20Ω);0.05A(200Ω);0.005A(2000Ω)
分辨率 1μΩ(20Ω档);10μΩ(200mΩ档);0.1mΩ(2Ω当);1mΩ(20Ω档);10mΩ(200Ω档);0.1Ω(2000Ω档)
准确度 1mΩ~2000Ω(±0.2%RDG+2d)
整机功耗 ≤100w
工作温度与湿度 0℃~40℃;≤85%RH
耐压 AC1.5KV      50HZ     1MIN
工作电源 AC220V       50HZ      (±10%)
尺寸 350mm(L)*260mm(W)*140mm(D)
重量 约3kg
