HDXZ系列 变电站专用变频串联谐振装置

适用于变压器、GIS系统、SF6开关、CT/PT、绝缘子、母线、电缆、套管等容性设备的耐压试验;





服务热线:400-027-1996

产品详情


    1、6kV-500kV高压交联电缆 的交流耐压试验。

    2、各种发电机的交流耐压试验。

    3、10-500kV开关柜,GIS和SF6开关的交流耐压试验。

    4、6kV-500kV变压器的工频耐压试验。

    5、其它电力高压设备如母线,套管,互感器的交流耐压试验。

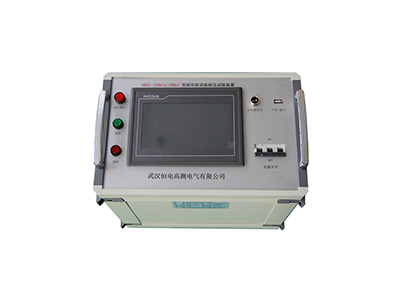

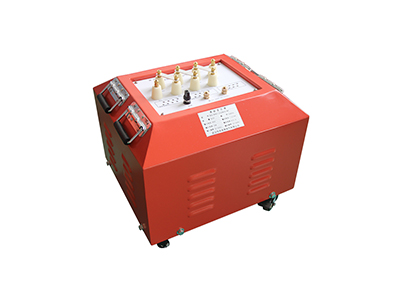

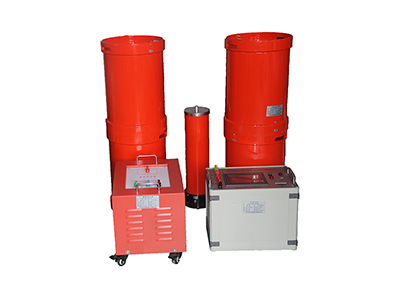

    6、该成套设备由变频电源、励磁变压器、电抗器、分压器组成。


产品特点:

    1、内部由嵌入式触摸屏控制,操作功能得到优化,操作简单。

    2、自动扫频,寻找谐振点.频率范围20-300Hz,可手动设置扫频范围,扫频最大耗时3分 钟(全频扫). 频率分辨率0.1Hz。

    3、自动试验,用户可设置试验程序,系统自动按设置的程序完成试验过程。

    4、自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时, 系统自动跟踪谐振点.在整个过程中保证系统工作在最优出力状态,调频时绘制频率电压曲线。

    5、耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,由用户根据试验 情况进行操作。

    6、全压输出保护:在调压过程中,严格保证变频电源不会全电压输出。

    7、软件经过严格模拟运行检验,运行安全、稳定、可靠。

    8、自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据。

    9、液晶显示屏可显示电源电压和电流;高压输出的频率、电压、电流。

    10、保护功能:具有断电、过流、过压及闪络保护功能。
       a) 过电压保护:可人工设定过电压保护值;当整套装置的输出电压达到保护整定值时,自动切除整套装置。

       b) 过电流保护:可人工设定过电流保护值;当整套装置的输出电流达到保护整定值时,自动切除整套装置。

       c) 击穿保护:具有放电或闪络保护功能,当高压侧发生对地闪络时,自动切除整套装置。不会对试验设备和人身造成伤害,变频电源内电子元件不会击穿

       d) 断电保护:试验电源断电后,装置能快速保护。

    11、变频电源内部结构及其各元器件在经过正常的公路、铁路运输后,相互位置不变 ,不损坏,紧固件不松动。


产品参数:



产品型号 输入电压
(v)
输出电压
(kV)
容量
(kVA)
适用范围 主要配置
HDXZ-108/108 380 0-108 108
  • 31500kVA及以下35kV电力变
  • 35kVA断路器及闭母线、绝缘子
  • 10kV(300 m㎡)电缆2000m35kv(300 m㎡)电缆500m
5kW变频源1台

5kVA励磁变1台

电抗器4台27kV/1A

分压器100kV
HDXZ-216/216 380 0-216 216
  • 110kVA断路器及母线
  • 110kVA GIS≤10隔断
  • 35kv(300 m㎡)电缆1500m
  • 10kV(300 m㎡)电缆3km
  • 110kv全绝缘主变压器
10kW变频源1台
10kVA励磁变1台
电抗器4台54kV/1A
分压器200kV
HDXZ-270/270 380 0-270 270
  • 110kV GIS开关和电力变
  • 10kV(300 m㎡)电缆5km
  • 35kV(300 m㎡)电缆2km
15kW变频源1台
15kVA励磁变1台
电抗器5台54kV/1A
分压器300kV
HDXZ-200/400 380 0-400 200
  • 220kV GIS 开关和电力主变
  • 110kV GIS 开关和电力主变
10kW 变频源 1 台
10kVA 励磁变 1 台
电抗器 4 台 100kV/0.5A
分压器 400kV
HDXZ-400/400 380 0-400 400
  • 220kV GIS 开关和电力变
  • 10kV (300 m ㎡)电缆 4km
  • 35kV (300 m ㎡)电缆 1km
20kW 变频源1 台
20kVA励磁变 1 台
电抗器 4台 100kV/1A
分压器 400kV
HDXZ-520/260 380 0-260 520
  • 110KVA 断路器及母线
  • 110kVA GIS≤10 隔断
  • 110kV (300 m ㎡)电缆 800m
  • 35kv (300 m ㎡)电缆 3km
  • 10kV (300 m ㎡)电缆 6km
  • 110kv 全绝缘主变压器
25kW 变频源 1 台
25kVA 励磁变 1 台
电抗器 4 台 65kV/2A
分压器 300kV
HDXZ-500/500 380 0-500 500
  • 220kVA 及以下电压互感器
  • 电流互感器
  • 220kVA 及以下穿墙套管
  • 220kVA 及以下支柱绝缘子、隔离开关
  • 220kV 及以下断路器
  • 220kV 及其以下绝缘工器具
20kW 变频源 1 台
20kVA 励磁变 1 台
电抗器 4 台 125kV/1A
分压器 500kV
HDXZ-600/600 380 0-600 600
  • 110kV ( 300 m ㎡)电缆 800m
  • 35kv ( 300 m ㎡)电缆 110m
  • 35-220kV GIS 、主变、开关、绝缘子
30kW 变频源 1 台
30kVA 励磁变 1 台
电抗器 5 台 120kV/1A
分压器 600kV
HDXZ-800/800 380 0-800 800
  • 110kV ( 300 m ㎡)电缆 800m
  • 220kv ( 300 m ㎡)电缆 500m
  • 35-500kV GIS 、主变、开关、绝缘子
40kW 变频源 1 台
40kVA 励磁变 1 台
电抗器 4 台 200kV/1A
分压器 800kV
