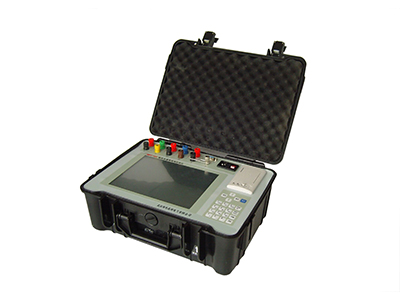

HDPT-103 便携式电压互感器校验仪

主页 > 产品中心 >

HDPT-103 便携式电压互感器校验仪

本设备用于对电压互感器的误差(比差、角差)的测量,满足遵照国家标准点测量电压互感器与任意点测量电压互感器的80%-120%的规程误差(角差、比差)及15%-150%的任

在线沟通
产品详情

   我公司根据现场需要,研制出HDPT-103 电压互感器现场误差综合测试仪。可满足用户对电压互感器的误差(比差、角差)的测量。精度高、稳定性好、体积小,重量轻的特点。





产品功能






  1、满足遵照国家标准点测量电压互感器与任意点测量电压互感器的80%-120%的规程误差(角差、比差)。



  2、满足遵照标准点测量电压互感器与任意点测量电压互感器的15%-150%的任意误差(角差、比差)。



  3、一次性完成测量与显示(遵照标准测量)电压互感器上限负荷与下限负荷下的标准点以及任意点误差(角差、比差)。



  4、一次性完成测量与显示电压互感器两组任意负荷下的标准百分点或任意百分点误差(角差、比差)。



  5、检测电压互感器的变比以及极性。



  6、320*240大屏幕液晶显示,全中文界面。接线、操作简单,携带方便。



  7、可进行各种测量数据的存储和打印,方便用户查询。





产品参数






变比范围
全范围测量(电磁型)                       ±0.2%
误差测量范围
6KV/100V、6KV/√3KV/100/√3V
10KV/100V、10KV/√3KV/100/√3V
35KV/100V、35KV/√3KV/100/√3V
功率因数
0.0-0.8
极限误差
±0.05%    见下表
测量误差
额定电压 比差(±%) 角差(±′)
80% 0.05 2
*** 0.05 2
120% 0.05 2
稳定度 0.05 2
PT二次负荷:    1VA-500VA     ±2%
工作电源:     AC  220V ±10%/50Hz ±2%
环境温度:     0-40℃
整机功耗:     12W(静态)600W(工作)
整机重量:     ≤10Kg
整机体积:     41.5cm×32.8cm×16.5cm
