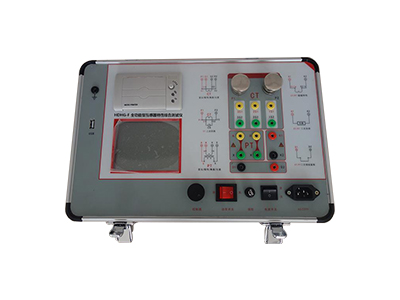

HDHG-F6 互感器特性综合测试仪

主页 > 产品中心 >

HDHG-F6 互感器特性综合测试仪

本设备主要用于对保护类、计量类CT/PT进行自动测试,适用于实验室也适用于现场检测。

在线沟通
产品详情



       该款仪器参考了GB 1207-2006、GB 1208-2006、用于对保护类、计量类CT/PT进行自动测试,适用于实验室也适用于现场检测。具有HDHG-F3全部功能参数同时检测6个绕组。该款仪器满足 GB1207、GB1208等规程要求无需外接其它辅助设备,单机即可完成所有检测项目,主要测试功能有:CT:伏安特性(励磁特性)曲线、自动给出拐点值、自动给出5%和10%的误差曲线、变比测量、极性判断、交流耐压测试、铁心退磁。PT:伏安特性(励磁特性)曲线、自动给出拐点值、变比测量、极性判断、铁心退磁、交流耐压测试。





产品功能






CT
(保护类、计量类)
1、伏安特性(励磁特性)曲线 PT
(保护类、计量类)
 1、伏安特性(励磁特性)曲线

 2、自动给出拐点值

 2、自动给出拐点值
 3、自动给出5%和10%的误差曲线  3、变比测量
 4、支持六组变比同时测量  4、极性判断
 5、比差测量  5、比差测量
 6、角差测量  6、角差测量
 7、极性判断  7、交流耐压测试
 8、一次通流测试(二次回路通道检查)  8、二次负荷测试
 9、交流耐压测试  9、二次绕组测试
 10、二次负荷测试  10、铁心退磁
 11、二次绕组测试
 12、铁心退磁







产品特点






   1、支持检测CT和PT、单机完成全部试验。



   2、可以6路同时检测。



   3、无需外接其它辅助设备,单机即可完成所有检测项目。



   4、自带微型快速打印机、可直接现场打印测试结果。



   5、采用智能控制器,操作简单。



   6、大屏幕液晶,图形化显示接口。



   7、按规程自动给出CT/PT(励磁)拐点值。



   8、自动给出5%和10%误差曲线。



   9、支持六组变比同时测量。



   10、可保存1000组测试资料,掉电后不丢失。



   11、支持U盘转存资料,可以通过标准的PC进行读取,并生成检测报告。



   12、小巧轻便≤25Kg,利于现场测试。





产品参数




项    目 参    数
工作电源 AC220V±10%、50Hz
设备输出 0~2500Vrms,5Arms(20A峰值)
大电流输出 0~600A
二次绕组电阻测量 范围 0.1~300Ω
精度 ≤0.5%、分辨力0.01
二次实际负荷测量 范围  5~1000VA
精度 ≤0.5%±
相位测量(角差) 精度  ±4min
分辨率  0.1min
比差测量

精度  ≤0.05%
CT变比测量 范围  5-250000A/5A(5000A/1A)
精度 ≤0.5%
PT变比测量 范围 10000:1
精度 ≤0.5%
工作环境 温度:-10℃~40℃,湿度:≤90%,海拔高度:≤1000m
尺    寸 400mm*250mm*250mm
重    量 ≤25Kg
