HDHG-D 互感器特性综合测试仪

主页 > 产品中心 >

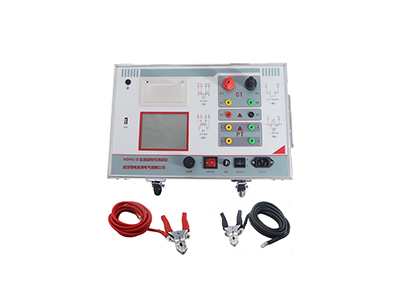

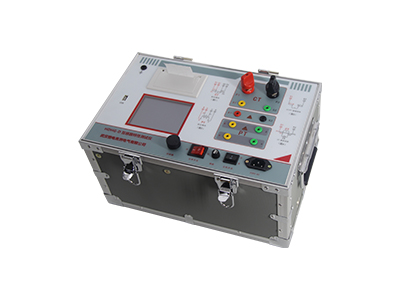

HDHG-D 互感器特性综合测试仪

该款仪器参考了GB 1207-2006、GB 1208-2006、用于对保护类、计量类CT/PT进行自动测试,适用于实验室也适用于现场检测。

在线沟通
产品详情



       该款仪器参考了GB 1207-2006、GB 1208-2006、用于对保护类、计量类CT/PT进行自动测试,适用于实验室也适用于现场检测。该款具有HDHG-A型全部功能增加CT/PT角差和比差功能,至高精度0.05%。该款仪器满足 GB1207、GB1208等规程要求无需外接其它辅助设备,单机即可完成所有检测项目,主要测试功能有:CT:伏安特性(励磁特性)曲线、自动给出拐点值、自动给出5%和10%的误差曲线、变比测量、极性判断、交流耐压测试、铁心退磁。PT:伏安特性(励磁特性)曲线、自动给出拐点值、变比测量、极性判断、铁心退磁、交流耐压测试。





产品功能






 CT   1、伏安特性(励磁特性)曲线   PT    1、伏安特性(励磁特性)曲线
 2、自动给出拐点值  2、自动给出拐点值
 3、自动给出5%和10%的误差曲线  3、变比测量
 4、极性判断  4、极性判断
 5、一次通流测试  5、比差测量
 6、比差测量  6、角差测量
 7、角差测量  7、交流耐压测试
 8、交流耐压测试  8、铁心退磁
 9、铁心退磁





产品特点






  1、支持检测CT和PT。



  2、满足 GB1207、GB1208等规程要求。



  3、无需外接其它辅助设备,单机即可完成所有检测项目。



  4、自带微型快速打印机、可直接现场打印测试结果。



  5、采用智能控制器,操作简单。



  6、大屏幕液晶,图形化显示接口。



  7、按规程自动给出CT/PT(励磁)拐点值。



  8、自动给出5%和10%误差曲线。



  9、可保存3000组测试资料,掉电后不丢失。



  10、支持U盘转存资料,可以通过标准的PC进行读取,并生成检测报告。



  11、小巧轻便≤22Kg,非常利于现场测试。





产品参数






项    目  参    数
工作电源 AC220V±10%;50Hz
设备输出 0~1000V(20A峰值)
大电流输出 0~600A
励磁测量精度  ≤0.5%(0.2%*读数+0.3%*量程)
相位测量(角差) 精度 ±4min
分辨率  0.1min
比差

精度 ≤0.05%
CT变比测量 范围  5000A/1A(25000A/5A)
精度  ≤0.5%
CT变比测量 范围  1~500kV
精度  ≤0.5%
工作环境 温度:-10℃~40℃,温度:≤90%,海拔高度:≤1000m
尺寸、重量  尺寸:400mm*250mm*250mm,重量:≤22Kg
