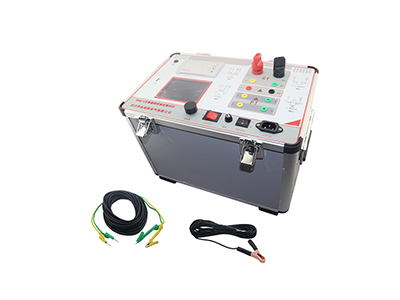

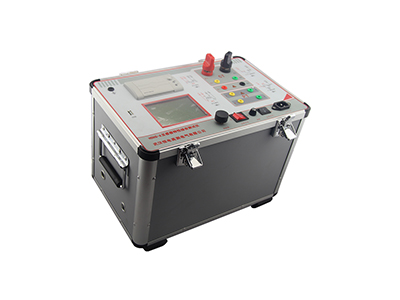

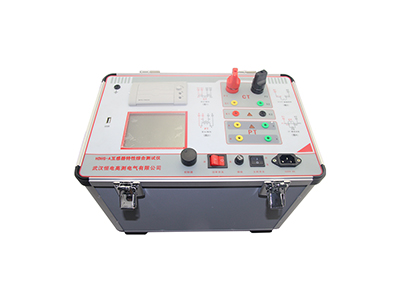

HDHG-A 互感器特性综合测试仪
本设备主要用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。
持之以恒，服务电力
十年高压试验设备制造厂家
全国服务热线400-027-1996
全国服务热线400-027-1996
服务热线400-027-1996
该款仪器参考了GB 1207-2006、GB 1208-2006、用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。该款仪器满足 GB1207、GB1208等规程要求无需外接其它辅助设备，单机即可完成所有检测项目，主要测试功能有：CT：伏安特性（励磁特性）曲线、自动给出拐点值、自动给出5%和10%的误差曲线、变比测量、极性判 断、交流耐压测试、铁心退磁。PT：伏安特性（励磁特性）曲线、自动给出拐点值、变比测量、极性判断、铁心退磁、交流耐压测试。
产品功能
| CT | 1、伏安特性（励磁特性）曲线 | PT | 1、伏安特性（励磁特性）曲线 |
| 2、自动给出拐点值 | 2、自动给出拐点值 | ||
| 3、自动给出5%和10%的误差曲线 | 3、变比测量 | ||
| 4、变比测量 | 4、极性判断 | ||
| 5、极性判断 | 5、交流耐压测试 | ||
| 6、交流耐压测试 | 6、铁心退磁 | ||
| 7、铁心退 |
产品特点
1、支持检测CT和PT。
2、满足 GB1207、GB1208等规程要求。
3、无需外接其它辅助设备，单机即可完成所有检测项目。
4、自带微型快速打印机、可直接现场打印测试结果。
5、采用智能控制器，操作简单。
6、大屏幕液晶，图形化显示接口。
7、按规程自动给出CT/PT（励磁）拐点值。
8、自动给出5%和10%误差曲线。
9、可保存3000组测试资料，掉电后不丢失。
10、支持U盘转存资料，可以通过标准的PC进行读取，并生成检测报告。
11、小巧轻便≤18Kg，利于现场测试。
产品参数
| 项 目 | 参 数 | |
| 工作电源 | AC220V±10%；50Hz | |
| 设备输出 | 0~1000Vrms，5Arms(20A峰值) | |
| 励磁测量精度 | ≤0.5%(0.2%*读数+0.3%*量程) | |
| CT变比测量 | 范围 | ≤15000A/5A(3000A/5A) |
| 精度 | ≤0.5% | |
| CT变比测量 | 范围 | ≤500kV |
| 精度 | ≤0.5% | |
| 工作环境 | 温度：-10℃~40℃，温度：≤90%，海拔高度：≤1000m | |
| 尺寸 | 尺寸：410mm*250mm*260mm | |
| 重量 | ≤18Kg | |
