告别传统UPS蓄电池维护弊端,用内阻仪有效维护更香!

作者:恒电高测 发布时间:2022-10-28





科普

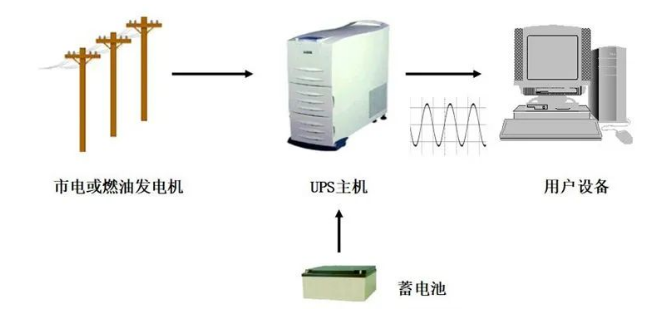

传统UPS蓄电池测试维护弊端

       在实际维修UPS时,一般的UPS电源对电池的要求:满足原来使用电池的端电压;电池应具有在启动放电瞬间就能输出大电流的特性;满足一定容量和内阻,以保证逆变供电的时间。







01测量UPS的端电压

(1)离线测量电池的端电压

       离线测量电池的端电压是指电池在脱离原连接线路的情况下,使用万用表的DC电压档或电压表直接测量电池两端的电压。

(2)在线测量电池的端电压

       在线测量电池的端电压是指在UPS电源工作的情况下,使用万用表的DC电压档或电压表测量电池两端的电压。





02UPS电池是否能启动瞬间输出大电流

       后备式UPS电源由市电供电向逆变供电的切换时间要求小于7ms,一般设计为4~5ms左右。这就是说,一旦市电供电中断,UPS电池必须在小于4~5ms时间内输出负载所需的电流。有些失效的电池能够满足端电压和容量的要求,但不能在小于4~5ms内放电电流达到大电流的要求。由这种电池造成的UPS故障表现为:UPS在空载或轻载时能逆变切换成功,增大到正常负载时逆变失败。

03判别UPS电池的内阻和容量

       质量良好的UPS电池内阻在20~30mΩ左右,当内阻超过80mΩ时,需要对电池做均衡充电处理或活化处理。电池内阻的增大,必然伴随实际输出能量的降低,从而表现为电池的容量减小。此外,还有造成电池的容量减小其他因素,如电解液损失等。

       测试电池内阻是否增大,决不可用万用表的电阻档直接测量,应采用间接测量计算的方法,实际维修时可用如下简单方法判别电池的内阻是否增大:

       传统判别UPS蓄电池容量的方法与判别一般蓄电池的方法一样,将整组蓄电池组脱离通信电源系统并上电阻丝,以八或十小时率恒流放电,然后以最先到达放电终止电压的某一单体蓄电池的放电时间与电流,来推算其容量。









04传统容量测试的缺点

       1、需将电池组脱离系统,增大系统死机风险;

       2、放电时间长,且需人工测试记录,工作量大,此外UPS电池一般装于箱式柜子里,测试工作也不是很容易;

       3、电阻丝笨重且有红热现象,不安全且工作强度大。

       如何对铅酸蓄电池建立起一套有效的维护管理方法,如何避免传统测试方法的弊端,一直是广大维护人员所关心的问题。针对这些问题武汉恒电高测研发了一系列专业蓄电池检测维护设备。

       其中针对UPS蓄电池日常检测维护设备有:池行千里HDGC3915智能蓄电池内阻测试仪。

选型
HDGC3915蓄电池内阻测试仪

       HDGC3915蓄电池内阻测试仪采用先进的交流放电测试方法(该方法综合了交流注入法和直流放电法的优点,原理是处理器通过D/A控制可调负载,使蓄电池向负载进行放电,产生一个低频信号通过内部分流、耦合、滤波处理),能够准确测量蓄电池两端电压和内阻,并以此来判断蓄电池电池容量和技术状态的优劣。

       客户可以根据自身情况选择蓄电池的内阻测试,电压测试,容量估算。作为新电池配组时内阻匹配的依据;在放电前后测试蓄电池内阻用于鉴别真实落后电池;键操作和液晶触摸两种操作方式;它既可以对蓄电池进行成组测量,也可以进行单节测量。适用于电池厂家、基站运维、数据中心、变电站检修、轨道交通在线/离线维护等。
