真空度测量仪的测试原理以及注意事项

作者:恒电高测 发布时间:2020-12-30

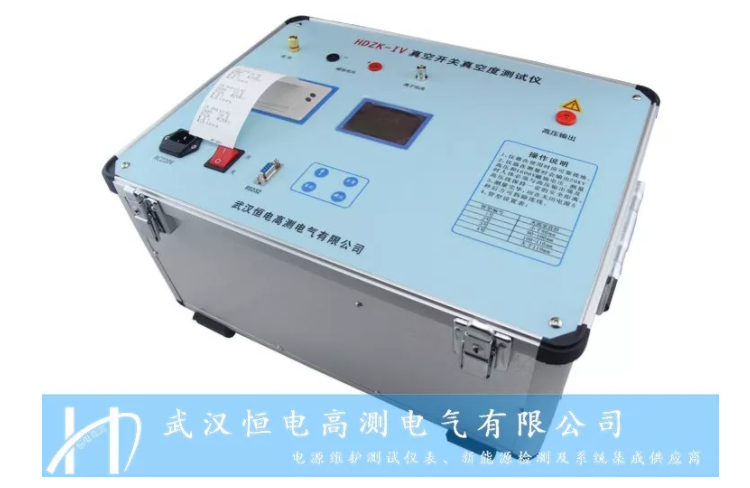

       HDZK-IV 真空开关真空度测试仪的原理如下:



       本仪器采用磁控放电法进行测量。将真空开关灭弧室的两触头拉开一定的距离, 施加电场脉冲高压,将灭弧室置于螺线管圈内或将新型电磁线圈置于灭弧室外侧,向线圈通以大电流,从而在灭弧室内产生与高压同步的脉冲磁场。这样,在脉冲强磁场和强电场的作用下,灭弧室中的带电离子作螺旋运动,并与残余气体分子发生碰撞电离,所产生的离子电流与残余气体密度即真空度近似成比例关系。对于不同的真空管型号(管型),由于其结构不同,在同等触头开距、同等真空度、同等电场与磁场的条件下,离子电流的大小也不相同。通过实验可以标定出各种管型的真空度与离子电流间的对应关系曲线。当测知离子电流后,就可以通过查询该管型的离子电流一真空度曲线获得该管型的真空度。



       在常规磁控放电测试灭弧室的真空度时,为了提高其测试灵敏度,需从断路器上卸下灭弧室,并置于摆线管线管内。这样一来, 灭弧室在重新装回断路器时需要调整机械参数,工作量很大并需专业人员。而使用新型磁控线圈可以从侧面包围灭弧室,这样就不必拆卸灭弧室。而采用单片微机进行同步控制与数据采集处理,提高了灭弧室真空度的现场测试灵敏度。
HDZK-IV 真空开关真空度测试仪的注意事项如下:
       1、仪器外壳应接地;



       2、为了提高测量准确度,测试前应将真空开关外表面擦试干净;



       3、请正确选择真空管的管型;



       4、测试过程中,高压输出端会输出约20kV高压,请保持其与人体及低压线端的绝缘距离(建议与人体保持0.5米以上距离),磁场电压输出端输出约1600V高压,请注意安全!



       5、仪器进行试验时,接线应先连接磁控线圈、真空管的连线,然后再与仪器相连。测试完成后拆线应先拆除与仪器相连的测试线,然后再拆除与磁控线圈、真空管的连线;如在使用时忘记连接磁控线圈而直接按测量键时,应立即关闭电源,重新接好磁控线圈,请注意此时磁场电压输出端会有较高电压,请接线时勿接触导体部分,以免被电容上的残余电压击伤;



        6、测量完毕后磁场输出端仍可能有40V左右的残余电压,请注意安全!



        7、测试过程中,若出现异常,请首先关闭电源,与厂家联系,请勿自行打开机箱,谢谢合作!
