HDGC3561 便携式三相电能质量分析仪

主页 > 产品中心 >

HDGC3561 便携式三相电能质量分析仪

本仪器是对电网运行质量进行检测及分析的便携式产品。具备HDGC3531的全部功能,并增加示波器的功能,全触摸屏操作

在线沟通
产品详情

   HDGC3561电能质量分析仪,是对电网运行质量进行检测及分析的便携式产品。可以提供电力运行中的谐波分析及功率品质分析,能够对电网运行进行长时间的数据采集监测。



产品功能




  1、可测量三相电压、零线电压、三相电流、零线电流、频率等。


  2、可测量至50次谐波,测量结果包括各次谐波电压、谐波电流的幅值、电压谐波的总失真度(总畸变率)、各次电压谐波 /电流谐波含有率;可显示谐波频谱图。



  3、可测量三相视在功率、有功功率、无功功率、功率因数、三相电能等。



  4、可测量三相电压不平衡度及正序、负序、零序电压;三相电流不平衡度及正序、负序、零序电流、可显示电压矢量图、 电流矢量图。



  5、可记录至少40个浪涌电流事件



  6、波动、短时闪变、长时闪变测量。



  7、可记录电压骤升、骤降事件,至多可记录40个事件。



  8、可长时间地记录基本的(稳态)电能质量参数,记录时间间隔从3秒到30分钟可调。



  9、可用于查看电压/电流信号波形。



产品特点

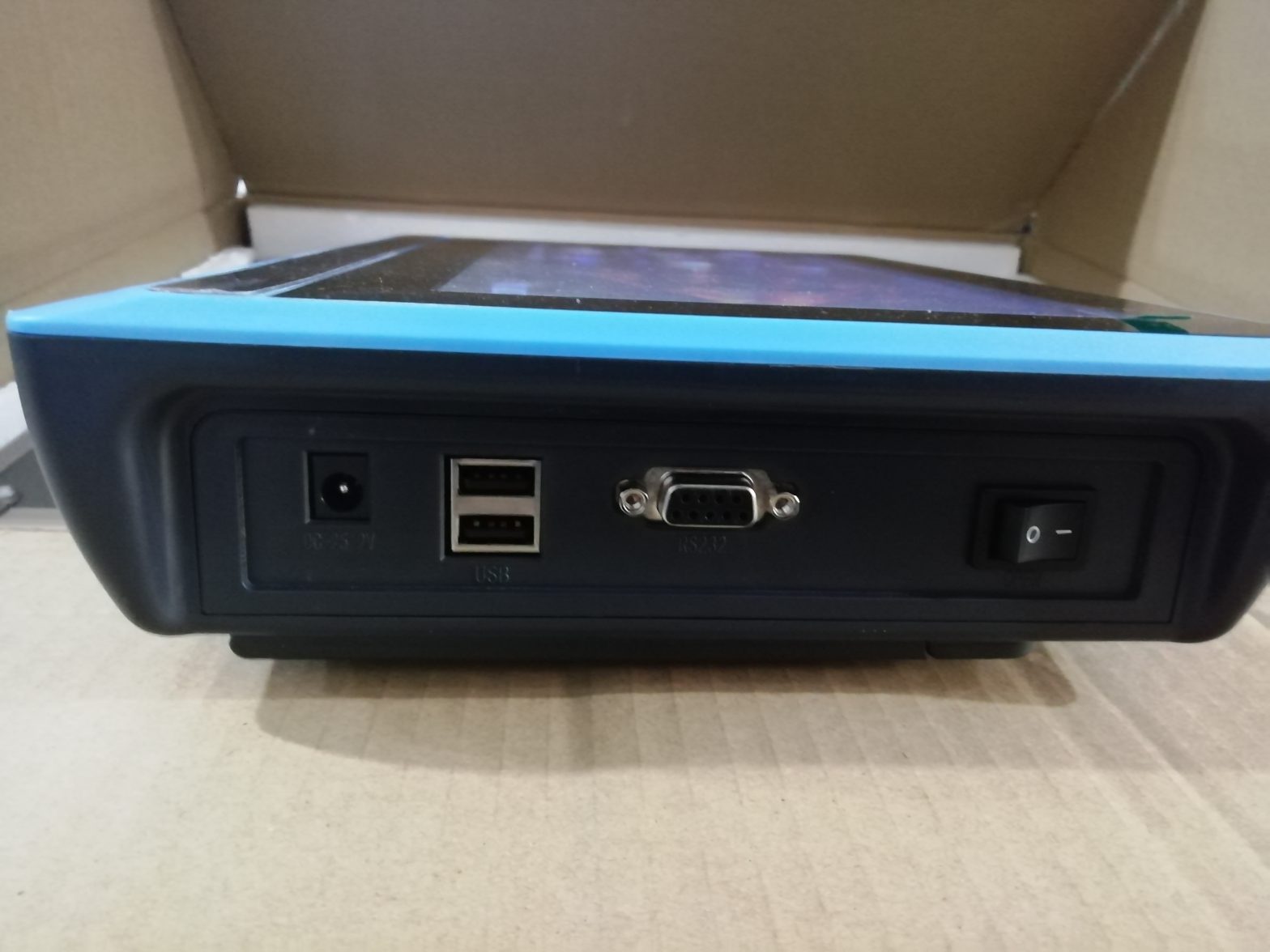

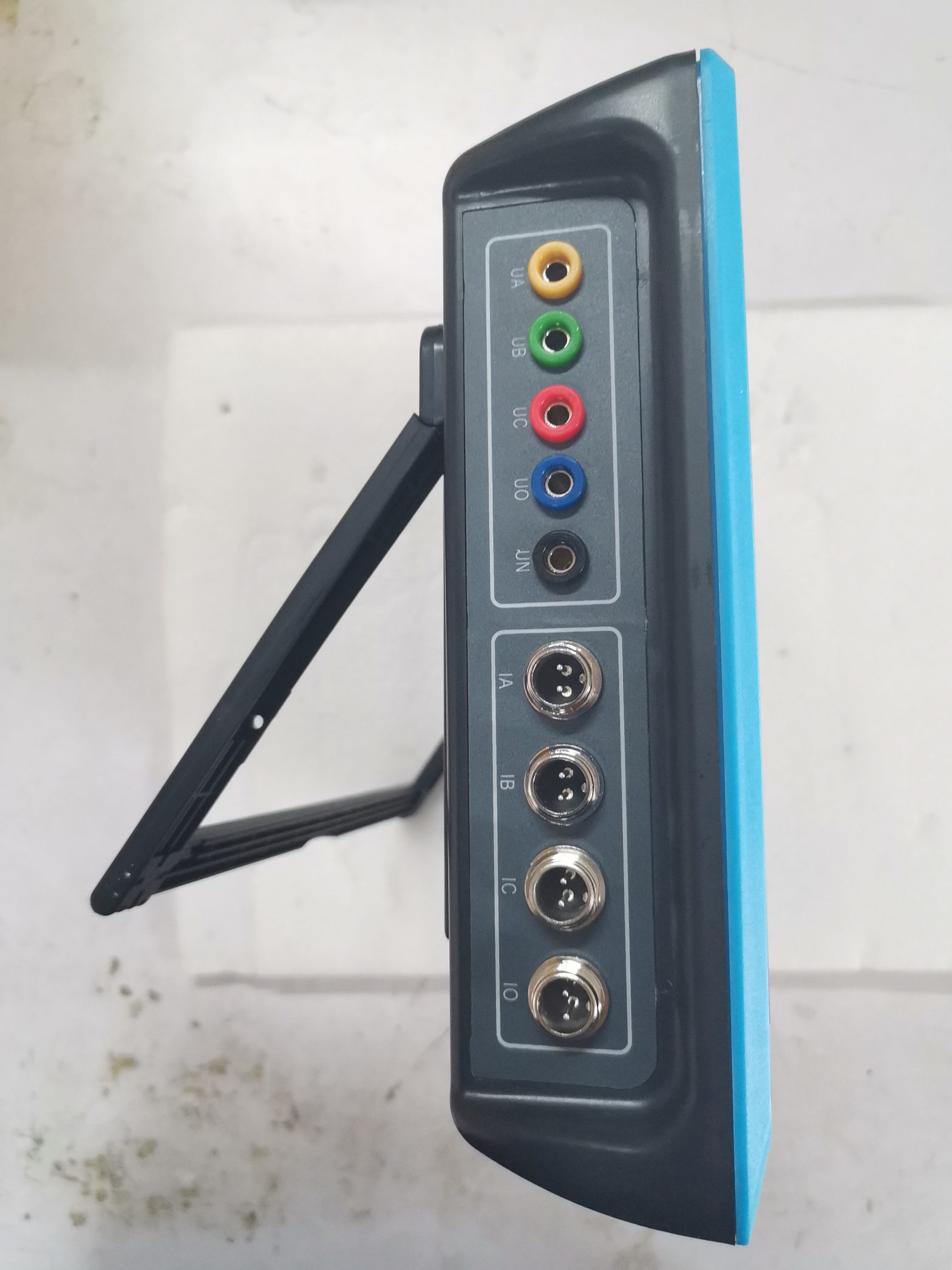

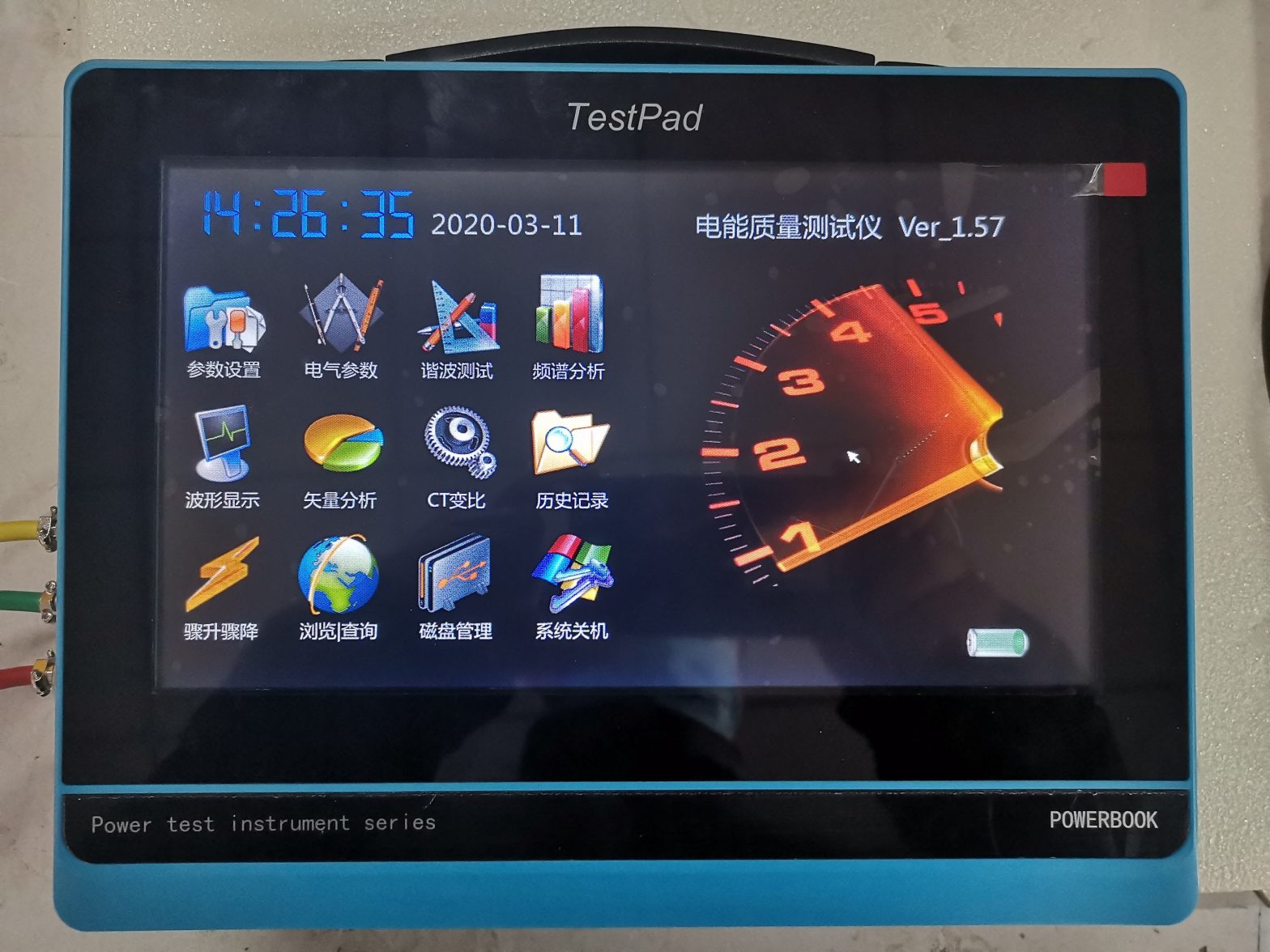

 1、彩色触摸屏显示、操作方便。



 2、高性能锂电池长时间供电。



 3、完全的三相排障工具: 测量每个电力系统的实际参数:电压,电流,频率,功率,功 率消耗(能量), 不平衡和闪变,谐波和间谐波,捕捉象骤升骤降这些事件,瞬变、中断和快速电压变化。



 4、HDGC3561三相电能质量分析仪是参照《GB/T14549-93电能质量公用电网谐波国标 》IEC61000-4-31A级标准而设计制造的。



 5、可使用U盘扩展存储器,延长了记录时间。



产品参数






可测范围
测量准确度
说明
电压/电流/频率

三相电压:10~700V(有有效值)

 电压:±0.5%

 电流:±0.5%

 频率:读数±0.01Hz

 此处以A相电压
 频率为测量频率

 三相电流:0.5~1000A(真实有效值) 选配1000A电流传感器

零线电流:0.5~10A(真实有效值)


频率:40~70Hz

谐波测量
 电压谐波:总谐波+1~50次谐波  电压谐波:±0.1(%f)
 电流谐波:总谐波+1~50次谐波  电流谐波:±0.01(A)
功率测量
 有功:0.05~700KW  有功:±2%
 视在:0.05~700KVA  视在:±2%
 无功:0.05~700KVAR  无功:±2%
 功率因素:0.00~1.00  功率因数:读数±0.005
 有功电能:0.01~10000kWh  有功电能:±2%
 视在电能:0.01~10000kVAh  视在电能:±2%
 无功电能:0.01~10000kVARh  无功电能:±2%
 平均功率因素:0.00~1.00  平均功率因数:读数±0.005
三相不平衡
 基波电压:10~700V(真有效值)  电压:0.5%  此处以A相电压
 频率为测量频率
 基波电流:0.5~1000A(真有效值)   电流:0.5%
 基波频率:40~70Hz  频率:读数±0.01Hz
 相角:0~360°  相角:读数±0.3°
 不平衡度:0.0%~百分之百   电压不平衡度:读数±0.2
 电压不平衡度:读数  ±0.2
监测记录
 可记录参数:三相电压、三相电流、零线电流、 电压谐波(总谐波+1~25次谐波)、电流谐波(总谐

 波+1~25次谐波)、三相不平衡、有功功率、功率因数、  波  动、闪变

 同上述相关项  监测时间至大
 可达960小时
骤升骤降

 电压骤升、电压骤降以及暂时断电

 至多可记录40 个事件
波动
 电压波动量:0.1%~10.0% 测量误差 ±5%
闪变
 短时闪变、长时闪变 短时闪变、长时闪变误差 ±5%
数字示波器
 三相电压、三相电流、零线电压和零线电流瞬时波形

至大采样频率:200kHz
至小采样频率:100Hz
